光敏二極管是利用半導體材料的光電效應制成的。受到光的照射后，會產生光電流，這就是半導體的光電效應。
光敏二極管的符號與連接圖

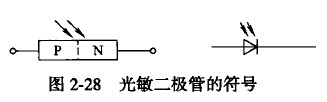

光敏二極管的外形與普通二極管相似。裝在透明的玻璃外殼內，PN結殼裝在管子頂部，易于接收光線照射。鍺光敏二極管A、B、C、D四類，硅光敏二極管有2CU1A~D和2DU1~4系列。光敏二極管的符號如圖2-28所示。光敏二極管的接線如圖2-29所示。
光敏二極管的工作原理
光敏二極管是一種光電變換器件，當PN結受到光照后，能吸收光并將光能轉化成電能。它有以下三種狀態：
1.光敏二極管一般處于反向工作狀態，當光敏二極管上加有反向電壓后受到光照時，二極管處于導通狀態，二極管中的反向電流將隨光照強度的增大而增大。即光照強度越大，反向電流越大。這時的電流叫做光電流，一般光電流為幾十微安，光敏二極管的光電流與照度之間呈線形關系。
2.光敏二極管上不加偏壓，利用PN結在受光照時產生正向電壓原理，把它用作微型光電池。這種工作狀態一般作光電檢測器。
3.光敏二極管沒有光照時，處于反向截止?fàn)顟B(tài)，反向電阻很大，反向電流很小。此時的反向電流又叫暗電流。
光敏二極管的四種類型：PN結型（也稱PD型）、PIN結型、雪崩型和肖特基型，其中應用最多的是用硅材料制作的PN結型光敏二極管，它的價格也是最低的。常用的光敏二極管一般有2DU型和2CU型，最常用的是2CU型光敏二極管。
